اجزای دیزل ژنراتور چیست؟ بررسی کامل قطعات و نحوه عملکرد
دیزل ژنراتور یکی از مهمترین تجهیزات برای تأمین برق اضطراری و در برخی پروژهها تأمین برق دائم است. این دستگاه از چندین بخش مکانیکی و الکتریکی تشکیل شده که هرکدام وظیفه مشخصی در فرآیند تولید و کنترل انرژی دارند. شناخت اجزای دیزل ژنراتور به شما کمک میکند هنگام خرید، نصب، سرویس یا عیب یابی دستگاه، دید بهتری نسبت به عملکرد آن داشته باشید.
به طور کلی، یک دیزل ژنراتور از دو بخش اصلی یعنی موتور دیزلی و آلترناتور تشکیل میشود؛ اما برای عملکرد صحیح، قطعات دیگری مانند سیستم سوخت رسانی، سیستم خنک کاری، AVR، تابلو کنترل، باتری، شاسی، اگزوز و کانوپی نیز در آن به کار میروند. در ادامه مهمترین اجزای دیزل ژنراتور را بررسی میکنیم.
دیزل ژنراتور چگونه کار میکند؟
قبل از بررسی قطعات، بهتر است ابتدا با نحوه عملکرد کلی دستگاه آشنا شویم. موتور دیزلی با سوزاندن گازوئیل، انرژی شیمیایی سوخت را به انرژی مکانیکی تبدیل میکند. حرکت ایجاد شده توسط موتور از طریق میللنگ و سیستم کوپلینگ به آلترناتور منتقل میشود.
در آلترناتور، چرخش روتور در میدان مغناطیسی باعث ایجاد جریان الکتریکی در سیم پیچهای استاتور میشود. در نهایت برق تولید شده از طریق ترمینالهای خروجی در اختیار مصرف کننده قرار میگیرد.
بنابراین میتوان گفت موتور دیزل انرژی مکانیکی را تولید میکند و آلترناتور این انرژی را به برق تبدیل میکند.

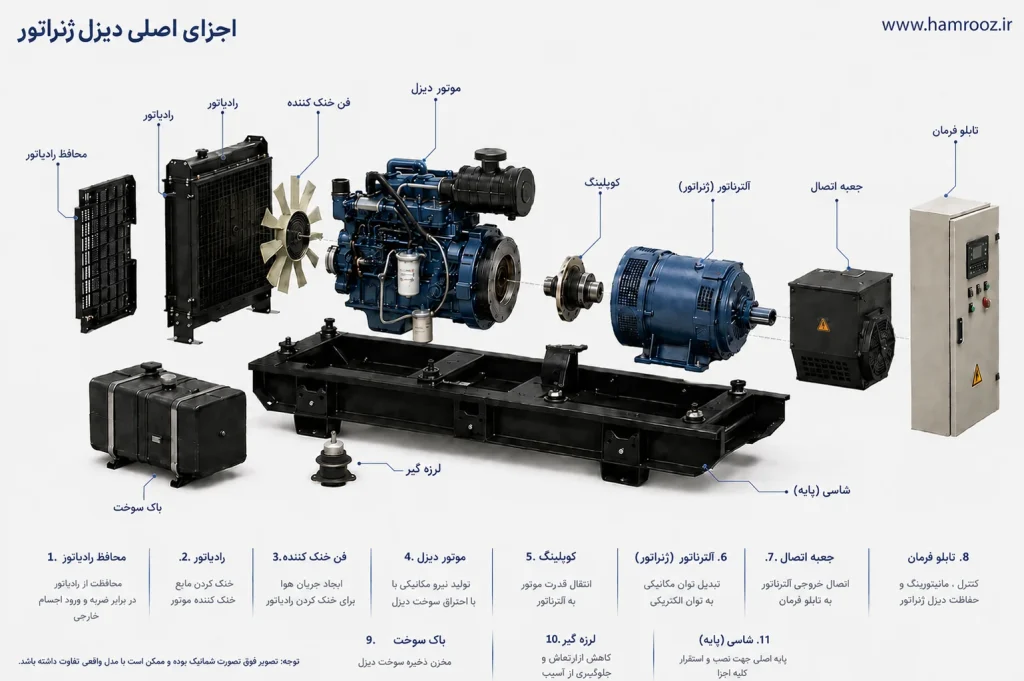

برای درک بهتر ساختار یک دیزل ژنراتور، میتوان قطعات آن را به چند گروه اصلی تقسیم کرد:
راهاندازی موتور
|
جزء |
وظیفه اصلی |
|
موتور دیزلی |
تولید انرژی مکانیکی |
|
آلترناتور |
تبدیل انرژی مکانیکی به برق |
|
AVR |
تنظیم و تثبیت ولتاژ |
|
تابلو کنترل |
کنترل و نمایش پارامترهای دستگاه |
|
سیستم سوخت رسانی |
ذخیره و انتقال گازوئیل |
|
سیستم خنک کاری |
کنترل دمای موتور |
|
سیستم اگزوز |
خروج گازهای حاصل از احتراق |
|
شاسی و لرزه گیر |
نگهداری قطعات و کاهش ارتعاش |
|
کانوپی |
محافظت و کاهش صدای دستگاه |
|
باتری و سیستم استارت |
راهاندازی موتور |
1. موتور دیزلی

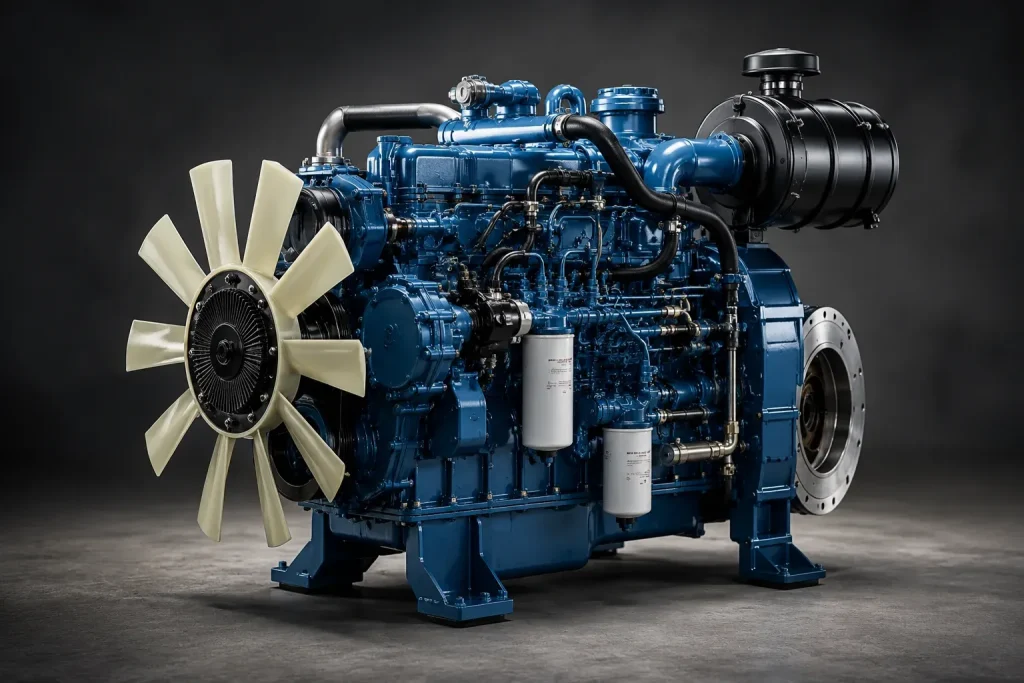

موتور دیزلی مهمترین بخش مکانیکی دستگاه است و وظیفه آن تولید انرژی مکانیکی مورد نیاز برای چرخاندن آلترناتور است. در این موتور، گازوئیل پس از ورود به سیلندر و فشرده شدن هوا، در اثر افزایش دما مشتعل میشود. احتراق باعث حرکت پیستونها شده و این حرکت از طریق میللنگ به حرکت دورانی تبدیل میشود.
تعداد سیلندر، حجم موتور، سیستم تنفس، نوع گاورنر، سیستم سوخت رسانی و روش خنک کاری از جمله مشخصاتی هستند که روی عملکرد موتور تأثیر میگذارند.
برای نمونه، در یکی از محصولات همروز، دیزل ژنراتور موتورسازان 60 کاوا مدل 4.244TG1 از موتور چهار سیلندر توربو شارژ و گاورنر الکترونیکی استفاده میکند و آلترناتور. Stamford Power نیز در آن به کار رفته است.
2. آلترناتور یا ژنراتور

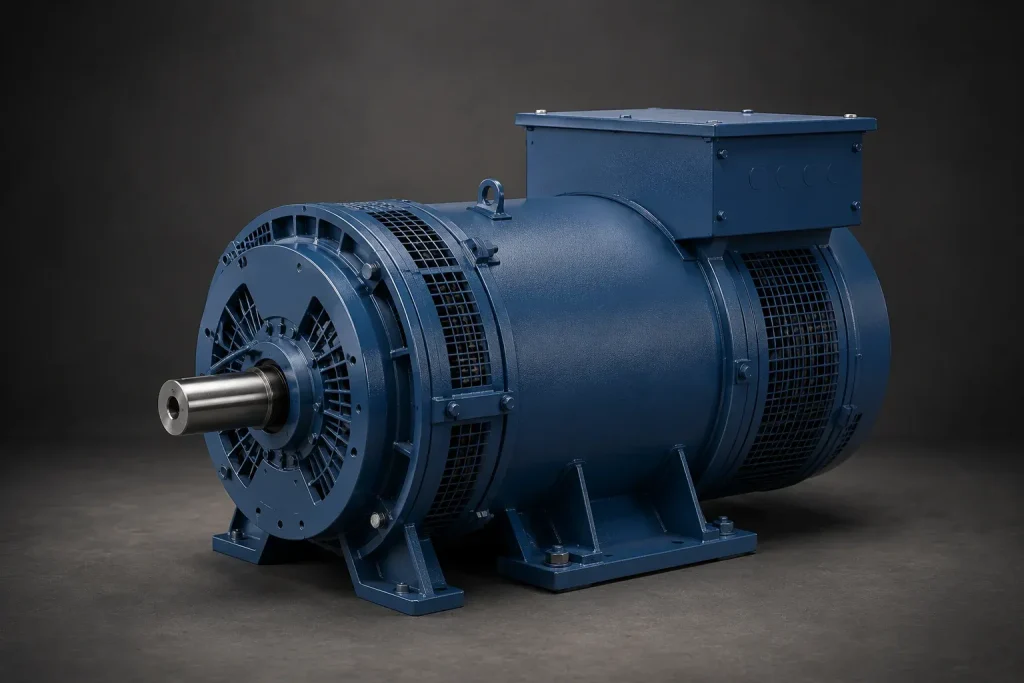

آلترناتور بخش الکتریکی دیزل ژنراتور است و انرژی مکانیکی دریافت شده از موتور را به انرژی الکتریکی تبدیل میکند. این قطعه از دو بخش اصلی روتور و استاتور تشکیل شده است.
روتور بخش متحرک آلترناتور است و با چرخش آن، میدان مغناطیسی ایجاد شده نسبت به سیم پیچهای استاتور تغییر میکند. این فرآیند باعث القای ولتاژ و تولید جریان الکتریکی میشود.
نوع آلترناتور، کلاس عایق بندی، تعداد بلبرینگ، توان خروجی و کیفیت سیم پیچها از عواملی هستند که روی عملکرد ژنراتور تأثیر دارند. برای مثال، در مدل موتورسازان 4.40 موجود در همروز، از آلترناتور Stamford Power مدل SLG224G با کلاس عایق H استفاده شده است.

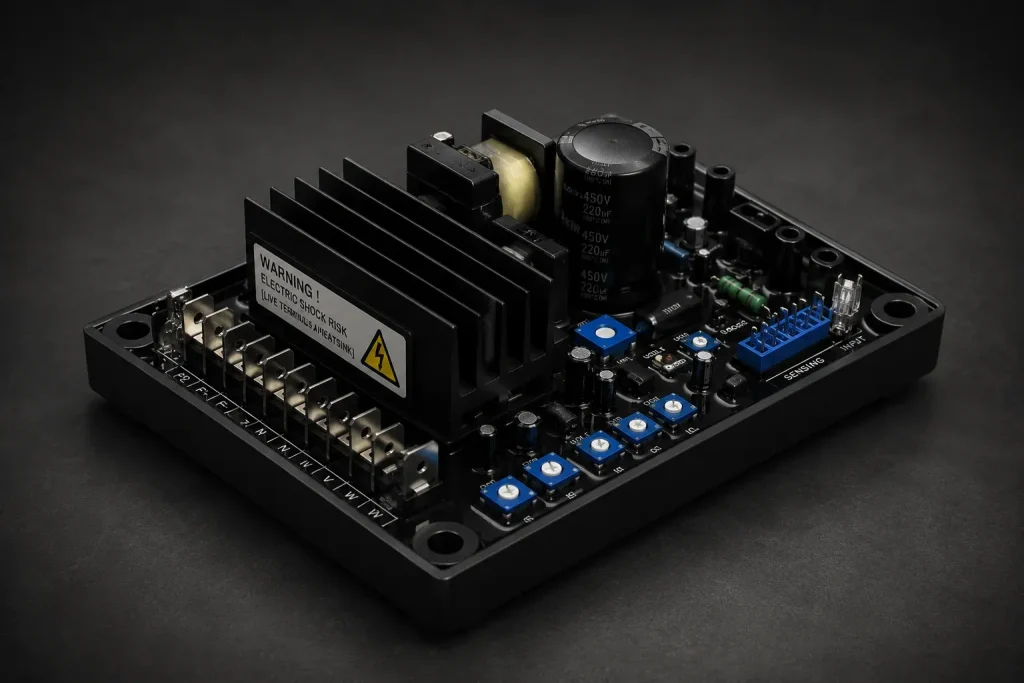

3. تنظیم کننده خودکار ولتاژ یا AVR
AVR یکی از اجزای مهم دیزل ژنراتور است که وظیفه کنترل و تنظیم ولتاژ خروجی را بر عهده دارد. هنگام تغییر میزان بار متصل به ژنراتور، ولتاژ نیز ممکن است دچار تغییر شود. AVR با کنترل جریان تحریک، به تثبیت ولتاژ کمک میکند.
این قطعه به خصوص برای سیستمهایی که تجهیزات الکتریکی حساس به نوسان ولتاژ دارند اهمیت زیادی دارد.
4. تابلو کنترل دیزل ژنراتور

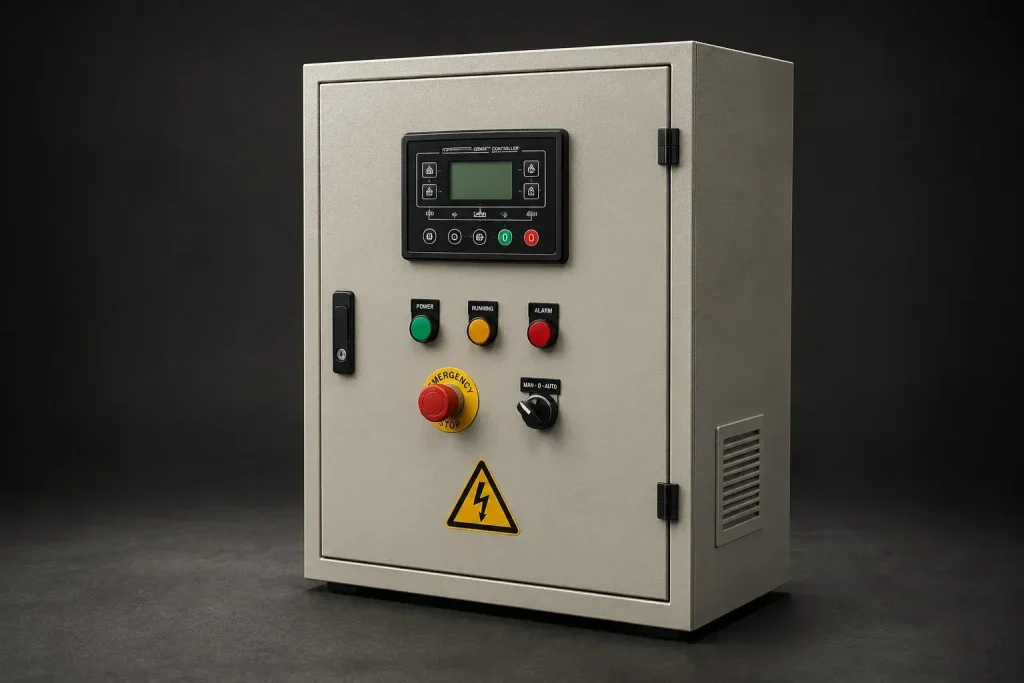

تابلو کنترل رابط اصلی میان کاربر و دستگاه است. اطلاعاتی مانند ولتاژ، جریان، فرکانس، دمای موتور، میزان سوخت و هشدارهای مربوط به خطاها از طریق این سیستم قابل مشاهده و کنترل هستند.
در مدلهای پیشرفتهتر، تابلو کنترل میتواند امکاناتی مانند ثبت خطا، کنترل خودکار و مانیتورینگ از راه دور را نیز ارائه دهد.
تابلو ATS نیز در برخی سیستمهای برق اضطراری در کنار ژنراتور استفاده میشود و وظیفه آن انتقال خودکار بار میان برق شهر و ژنراتور هنگام قطع یا وصل برق شبکه است.
5. سیستم سوخت رسانی و مخزن گازوئیل

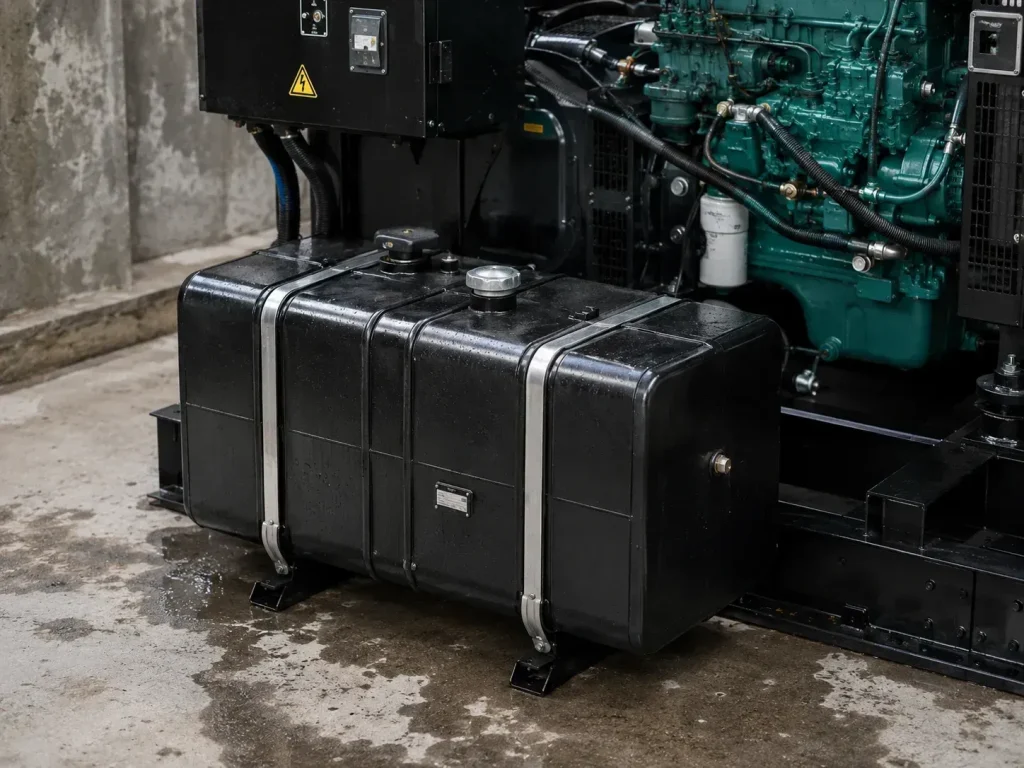

سیستم سوخت رسانی وظیفه ذخیره و انتقال گازوئیل به موتور را دارد. مخزن سوخت میتواند متناسب با نوع کاربری و مدت زمان مورد انتظار برای کارکرد دستگاه انتخاب شود.
در پروژههای مختلف ممکن است از مخزن روزانه یا مخزن اصلی با ظرفیت بیشتر استفاده شود. طراحی صحیح مسیر انتقال سوخت، استفاده از فیلتر مناسب و رعایت اصول ایمنی برای عملکرد مطمئن دیزل ژنراتور اهمیت زیادی دارد.

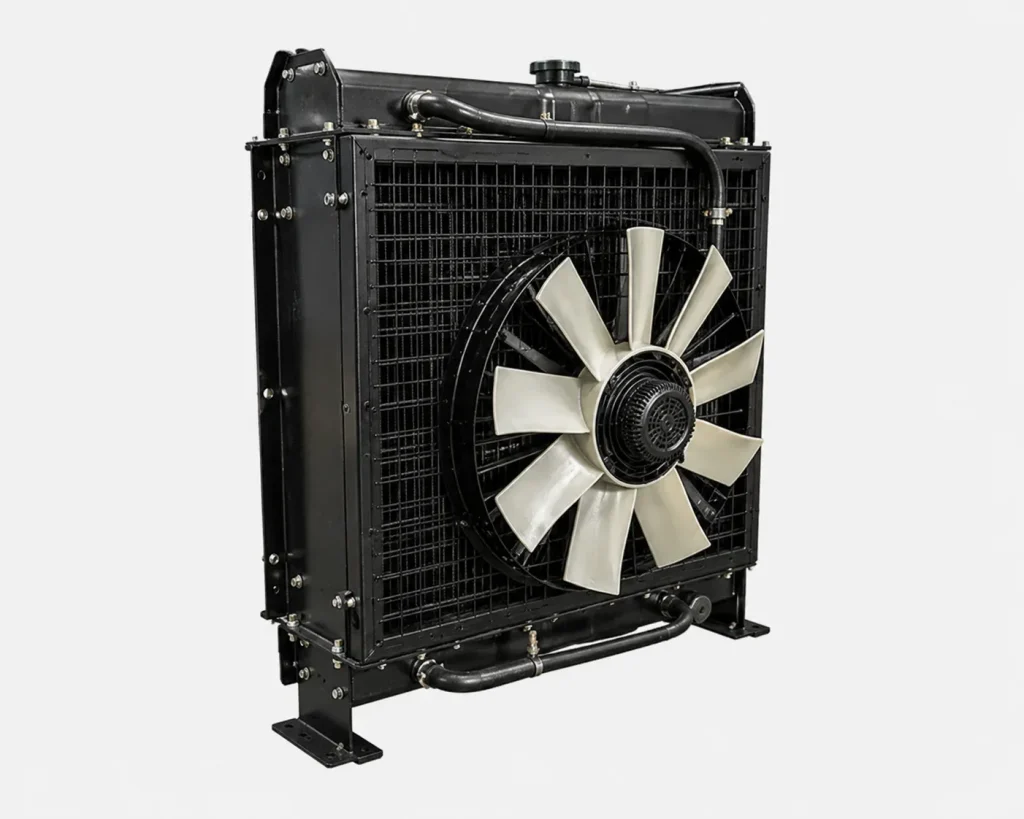

6. سیستم خنک کاری
موتور دیزلی هنگام احتراق مقدار زیادی گرما تولید میکند. اگر این گرما به درستی دفع نشود، دمای موتور افزایش پیدا کرده و احتمال آسیب به قطعات بالا میرود.
در بسیاری از دیزل ژنراتورها از سیستم خنک کاری مایع استفاده میشود. در این سیستم، مایع خنک کننده در موتور گردش کرده و پس از جذب گرما وارد رادیاتور میشود تا حرارت خود را از دست بدهد.
رادیاتور، فن، ترموستات و مایع خنک کننده از اجزای مهم این سیستم هستند.
7. سیستم اگزوز

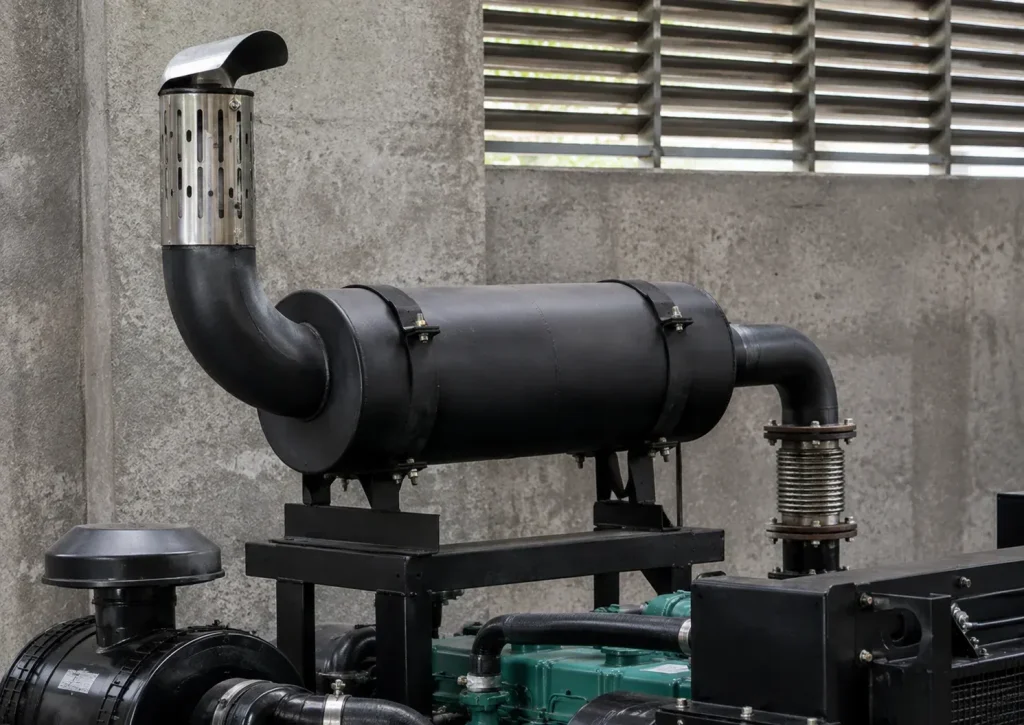

گازهای حاصل از احتراق باید به شکل ایمن از موتور خارج شوند. این وظیفه بر عهده سیستم اگزوز است.
منیفولد دود، لولههای خروجی و سایلنسر از اجزای این بخش هستند. سایلنسر علاوه بر کمک به هدایت گازهای خروجی، در کاهش صدای تولید شده توسط موتور نیز نقش دارد. طراحی نادرست اگزوز میتواند باعث افزایش فشار برگشتی و کاهش عملکرد موتور شود.
8. شاسی و لرزه گیرها

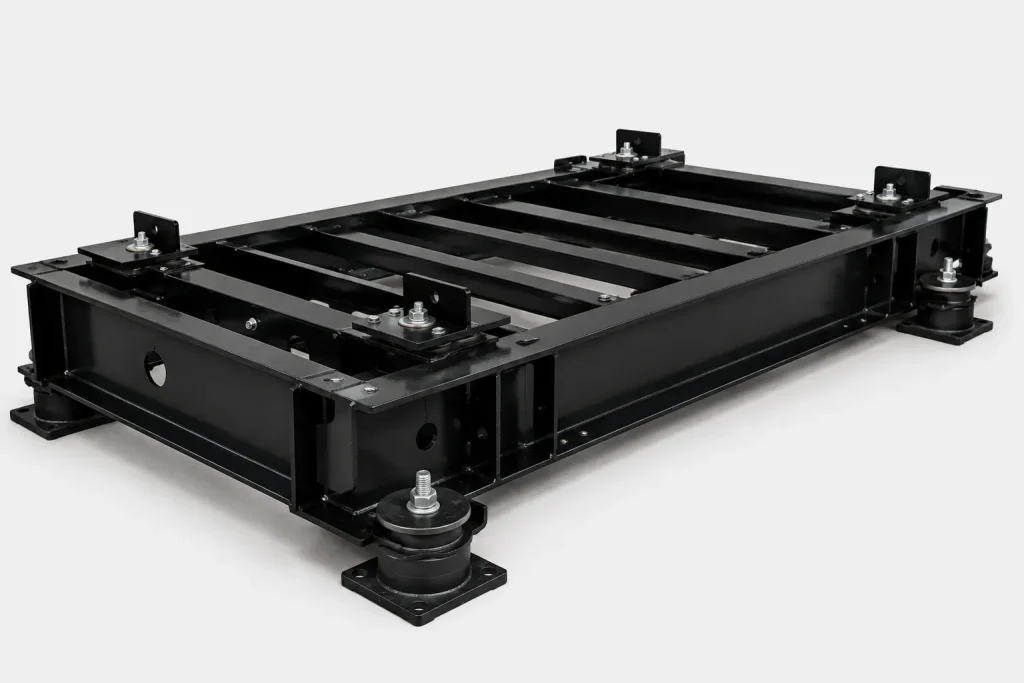

موتور و آلترناتور وزن زیادی دارند و باید روی یک ساختار مقاوم نصب شوند. شاسی فلزی وظیفه نگهداری این قطعات و حفظ تراز مجموعه را بر عهده دارد.
لرزه گیرها نیز بین دستگاه و محل نصب قرار میگیرند تا ارتعاشات موتور کاهش پیدا کند. نصب صحیح شاسی و استفاده از لرزه گیر مناسب، علاوه بر کاهش صدا و لرزش، میتواند به افزایش عمر قطعات کمک کند.
9. کانوپی یا محفظه سایلنت

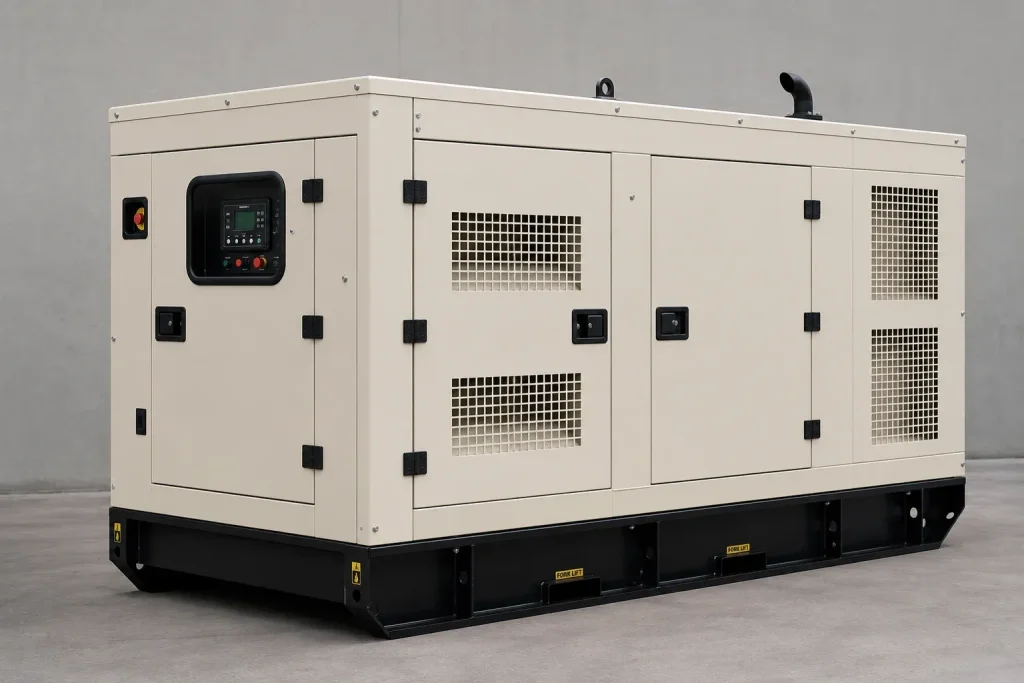

در دیزل ژنراتورهای کانوپی دار، یک محفظه فلزی اطراف مجموعه قرار میگیرد. کانوپی از دستگاه در برابر عواملی مانند گرد و غبار، رطوبت و شرایط محیطی محافظت کرده و میتواند میزان صدای تولید شده را نیز کاهش دهد.
یک کانوپی مناسب باید تهویه کافی داشته باشد تا جریان هوای مورد نیاز موتور و سیستم خنک کاری مختل نشود. همچنین دسترسی مناسب برای سرویس و تعمیرات اهمیت زیادی دارد.
اجزای دیزل ژنراتور چگونه با یکدیگر کار میکنند؟
عملکرد دیزل ژنراتور نتیجه همکاری تمام این قطعات است. موتور با مصرف گازوئیل انرژی مکانیکی ایجاد میکند؛ این انرژی از طریق سیستم انتقال و کوپلینگ به آلترناتور منتقل میشود. آلترناتور انرژی مکانیکی را به برق تبدیل میکند و .AVR وظیفه کنترل ولتاژ خروجی را بر عهده دارد
هم زمان، سیستم خنک کاری دمای موتور را کنترل میکند، سیستم اگزوز گازهای احتراق را خارج میکند و تابلو کنترل وضعیت عملکرد دستگاه را نمایش میدهد. شاسی نیز تمام مجموعه را در کنار یکدیگر نگه میدارد و لرزهگیرها ارتعاشات را کنترل میکنند.
به همین دلیل، خرابی هرکدام از اجزای دیزل ژنراتور میتواند روی عملکرد کل سیستم اثر بگذارد و سرویس دورهای تمام بخشها اهمیت زیادی دارد.
جمع بندی
شناخت اجزای دیزل ژنراتور برای انتخاب، نصب و نگهداری این تجهیزات اهمیت زیادی دارد. موتور دیزلی و آلترناتور دو بخش اصلی سیستم هستند، اما قطعاتی مانند AVR، تابلو کنترل، سیستم سوخت رسانی، سیستم خنک کاری، اگزوز، شاسی، لرزهگیر و کانوپی نیز نقش مهمی در عملکرد مطمئن دستگاه دارند.
در زمان خرید دیزل ژنراتور بهتر است تنها به توان خروجی توجه نکنید و مشخصات موتور، نوع آلترناتور، سیستم کنترل، روش خنک کاری، نوع کاربری و شرایط محل نصب را نیز بررسی کنید. همروز در حال حاضر دیزل ژنراتورهایی از برندهایی مانند بادوین، موتورسازان، ولوو، کامینز، پرکینز، تلک و مدلهای چینی را در دسته محصولات خود ارائه میکند.
سوالات متداول:
1. اجزای اصلی دیزل ژنراتور کداماند؟
مهمترین اجزای دیزل ژنراتور شامل موتور دیزلی، آلترناتور، AVR، تابلو کنترل، سیستم سوخترسانی، سیستم خنککاری، سیستم اگزوز، شاسی، لرزهگیر، باتری و کانوپی است. هرکدام از این قطعات وظیفه مشخصی در تولید و کنترل برق دارند.
2. موتور دیزل در دیزل ژنراتور چه وظیفهای دارد؟
موتور دیزلی با مصرف گازوئیل، انرژی شیمیایی سوخت را به انرژی مکانیکی تبدیل میکند. این انرژی مکانیکی برای چرخاندن آلترناتور استفاده میشود تا در نهایت انرژی الکتریکی تولید شود.
3. آلترناتور در دیزل ژنراتور چه کاری انجام میدهد؟
آلترناتور انرژی مکانیکی تولیدشده توسط موتور را به انرژی الکتریکی تبدیل میکند. این بخش از اجزای مهم دیزل ژنراتور است و معمولاً از قسمتهایی مانند روتور و استاتور تشکیل میشود.
4. AVR چه نقشی در دیزل ژنراتور دارد؟
AVR یا تنظیمکننده خودکار ولتاژ، وظیفه کنترل و تثبیت ولتاژ خروجی ژنراتور را بر عهده دارد. این قطعه با تنظیم جریان تحریک آلترناتور، به کاهش نوسانات ولتاژ هنگام تغییر بار کمک میکند.
5. چرا شناخت اجزای دیزل ژنراتور اهمیت دارد؟
شناخت قطعات دیزل ژنراتور به شما کمک میکند هنگام خرید، نصب، سرویس و عیبیابی دستگاه تصمیم دقیقتری بگیرید. همچنین آشنایی با وظیفه هر قطعه باعث میشود مشکلات احتمالی زودتر شناسایی و از آسیبهای جدیتر جلوگیری شود.
