اگر برای شما هم سؤال شده که ژنراتور برق چگونه کار می‌کند و اجزای آن چه نقشی دارند، جای درستی آمدید. در این مقاله از شرکت همروز می‌خواهیم با زبانی ساده، اما دقیق، شما را با ساختار و عملکرد ژنراتورها آشنا کنیم؛ از موتور ژنراتور گرفته تا سیستم تنظیم ولتاژ، آلترناتور ژنراتور تک، سیستم خنک‌کننده و اگزوز. با ما همراه باشید تا همه چیز را درباره نحوه تولید برق در ژنراتورها یاد بگیرید.
ژنراتور چیست و چرا به آن نیاز داریم؟
به ژنراتور، مولد برق نیز می‌گویند که انرژی مکانیکی را به انرژی الکتریکی تبدیل می کند. در واقع وقتی دسترسی به برق شهری نداریم یا نیاز به برق اضطراری داریم، ژنراتورها وارد عمل می‌شوند. از خانه‌ها و ادارات گرفته تا پروژه‌های عمرانی و بیمارستان‌ها، همگی از ژنراتور برای تأمین برق استفاده می‌کنند.
طرز کار موتور ژنراتور به زبان ساده
موتور ژنراتور ترکیبی از دو بخش اصلی است: موتور احتراقی و آلترناتور. موتور وظیفه تولید انرژی مکانیکی را بر عهده دارد و آلترناتور این انرژی را به برق تبدیل می‌کند. فرآیند کار این‌طور پیش می‌رود:
- سوخت وارد موتور می‌شود (بنزین، گازوئیل یا گاز)
- احتراق در سیلندرها رخ می‌دهد و باعث حرکت پیستون‌ها می‌شود.
- انرژی حرکتی ایجاد شده، میل‌لنگ را می‌چرخاند.
- این چرخش از طریق شفت به آلترناتور منتقل می‌شود.
- آلترناتور با استفاده از قانون القای فارادی، جریان برق تولید می‌کند.
- سیستم تنظیم ولتاژ خروجی را پایدار نگه می‌دارد.

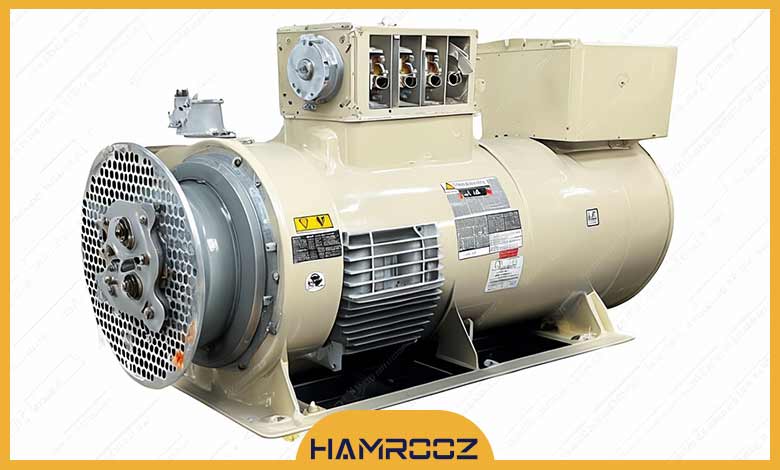

آلترناتور ژنراتور چیست و چگونه کار می کند؟
آلترناتور بخش الکتریکی ژنراتور است که شامل روتور و استاتور می‌شود. وقتی روتور (قسمت چرخنده) داخل میدان مغناطیسی استاتور می‌چرخد، جریان الکتریکی القا می‌شود. این جریان همان برقی است که در خروجی ژنراتور تحویل گرفته می‌شود.
💡نکته فنی: هر چقدر سرعت چرخش روتور بیشتر باشد یا تعداد دورهای سیم‌پیچی بیشتر باشد، ولتاژ تولید شده نیز بالاتر خواهد بود. به همین دلیل، هماهنگی بین موتور و آلترناتور بسیار حیاتی است.
سیستم سوخت ژنراتور
ژنراتورها بدون سوخت کار نمی‌کنند. بسته به نوع ژنراتور، سوخت می‌تواند بنزین، گازوئیل (دیزل)، گاز شهری یا حتی بیوگاز باشد. اجزای سیستم سوخت عبارتند از:
- مخزن سوخت
- پمپ سوخت
- فیلتر سوخت
- انژکتور یا کاربراتور
سوخت از طریق پمپ وارد انژکتورها می‌شود و با نسبت معینی با هوا ترکیب شده، وارد محفظه احتراق می‌شود.
برای خرید ژنراتور تک با اطمینان، همین حالا از شرکت همروز با بیش از ۵۰ سال تجربه تخصصی دیدن کنید و بهترین انتخاب را داشته باشید!
سیستم تنظیم ولتاژ ژنراتور چگونه کار می کند؟
برق خروجی ژنراتور باید پایدار و یکنواخت باشد. اگر ولتاژ نوسان داشته باشد، می‌تواند به دستگاه‌ها آسیب برساند. برای همین، ژنراتورها از AVR (Automatic Voltage Regulator) استفاده می‌کنند.
وظیفه AVR این است که با بررسی ولتاژ خروجی، مقدار تحریک (excitation) روتور را تغییر دهد. این کار باعث می‌شود ولتاژ در سطح استاندارد باقی بماند.
سیستم خنک کننده ژنراتور
وقتی موتور ژنراتور و آلترناتور برای مدت طولانی کار می‌کنند، گرمای زیادی تولید می‌شود. برای جلوگیری از آسیب، سیستم خنک‌کننده وارد عمل می‌شود. انواع خنک‌کاری شامل موارد زیر هستند:
- خنک‌کاری با هوا (در ژنراتورهای کوچک)
- خنک‌کاری با روغن یا آب (در مدل‌های بزرگ‌تر)
- رادیاتور و فن خنک‌کننده
سیستم خنک‌کننده باعث افزایش طول عمر ژنراتور و عملکرد بهتر آن می‌شود.
سیستم اگزوز ژنراتور
احتراق در موتور باعث تولید گازهای مضر مانند CO و NOx می‌شود. سیستم اگزوز این گازها را به بیرون هدایت کرده و با استفاده از منبع اگزوز و صداگیر، صدا و آلودگی را تا حد ممکن کاهش می‌دهد.
نحوه روشن کردن ژنراتور چگونه است؟
در اغلب ژنراتورها، راه‌اندازی با یکی از این روش‌ها انجام می‌شود:
- استارت دستی (در مدل‌های کوچک)
استارت برقی با باتری
- استارت اتوماتیک در سیستم‌های ATS (زمان قطع برق شهر، ژنراتور به‌صورت خودکار روشن می‌شود)
نقش کنترل پنل در عملکرد ژنراتور
کنترل پنل مثل مغز ژنراتور عمل می‌کند. اطلاعاتی مثل:
- ولتاژ
- جریان
- توان خروجی
- خطاها و هشدارها
همگی از طریق کنترل پنل قابل مشاهده و مدیریت هستند. همچنین تنظیمات راه‌اندازی و توقف ژنراتور نیز از همین طریق انجام می‌شود.
جدول اجزای اصلی ژنراتور
در این بخش جدول مشخصات ژنراتور را برای شما بیان می‌کنیم:
| نام بخش | وظیفه |
| موتور احتراقی | تبدیل سوخت به انرژی مکانیکی |
| آلترناتور | تبدیل انرژی مکانیکی به برق |
| سیستم سوخت | تغذیه موتور با سوخت مناسب |
| سیستم خنک‌کننده | جلوگیری از داغ شدن موتور و آلترناتور |
| تنظیم ولتاژ | تثبیت ولتاژ خروجی |
| سیستم اگزوز | دفع گازهای آلاینده |
| کنترل پنل | مدیریت و نظارت بر عملکرد ژنراتور |
سیستم روانکاری ژنراتور
از آنجایی که ژنراتورها دارای قطعات متحرک در موتور خود هستند، نیاز به روغن‌کاری دقیق و منظم دارند. اگر سیستم روانکاری به درستی عمل نکند، اصطکاک بالا می‌رود و عملکرد دستگاه دچار اختلال می‌شود. برای حفظ عملکرد روان و افزایش طول عمر موتور ژنراتور، باید این نکات را رعایت کرد:
- بررسی سطح روغن روانکار هر ۸ ساعت کارکرد
- بررسی نشتی احتمالی روغن
- تعویض روغن هر ۵۰۰ ساعت کارکرد
رعایت این موارد از آسیب به قطعات داخلی موتور جلوگیری کرده و کارایی ژنراتور را حفظ می‌کند.
شارژر باتری در ژنراتور
ژنراتورهایی که استارت الکتریکی دارند، به باتری نیازمندند. برای اینکه باتری همیشه آماده به کار باشد، از شارژر باتری استفاده می‌شود. این دستگاه با تأمین یک ولتاژ شناور دقیق، باتری را شارژ نگه می‌دارد.
نکات مهم درباره عملکرد شارژر باتری:
- ولتاژ شارژ شناور استاندارد = ۲.۳۳ ولت در هر سلول
- ولتاژ بالا = کاهش عمر باتری
- ولتاژ پایین = عدم شارژ کافی
شارژرهای باکیفیت معمولا از فولاد ضد زنگ ساخته شده‌اند تا در برابر خوردگی مقاوم باشند. این شارژرها اتوماتیک و بدون نیاز به تنظیمات دستی هستند و دارای خروجی ولتاژ DC ایزوله هستند تا در عملکرد اصلی ژنراتور اختلال ایجاد نکنند.
کنترل پنل ژنراتور
کنترل پنل، رابط کاربری اصلی ژنراتور است که اطلاعات مهم عملیاتی را نمایش می‌دهد و اجازه مدیریت عملکرد دستگاه را می‌دهد. این پنل‌ها بر اساس نوع و برند ژنراتور امکانات مختلفی دارند، اما شامل موارد زیر هستند:
راه‌اندازی و خاموش شدن اتوماتیک
در صورت قطع برق، کنترل پنل استارت ژنراتور را به‌صورت خودکار فعال می‌کند و پس از بازگشت برق شهر، ژنراتور را خاموش می‌کند.
نمایش‌گرهای وضعیت موتور (گیج‌ها)
این نمایشگرها وضعیت‌های حیاتی مانند:
- فشار روغن
- دمای آب خنک‌کننده
- ولتاژ باتری
- دور موتور
- ساعت کارکرد
را نشان می‌دهند. اگر هر یک از این پارامترها از محدوده استاندارد خارج شوند، سیستم هشدار داده و حتی ممکن است ژنراتور را خاموش کند.
سنجش جریان، ولتاژ و فرکانس
صفحه کنترل دارای آمپرمتر، ولت‌متر و فرکانس‌سنج است تا بتوانید وضعیت الکتریکی خروجی ژنراتور را پایش کنید.
سایر کلیدهای کنترلی
- کلید انتخاب‌گر فاز (تک‌فاز یا سه‌فاز)
- سوئیچ تغییر فرکانس (50 یا 60 هرتز)
- کلید تنظیم حالت عملکرد: دستی، خودکار، خاموش
قاب اصلی یا فریم ژنراتور
همه ژنراتورها، چه قابل حمل باشند یا ثابت، درون یک فریم یا قاب اصلی قرار دارند. این قاب علاوه بر محافظت از اجزا، نقش‌های مهم دیگری هم دارد:
- پشتیبانی ساختاری و مکانیکی
- تثبیت ژنراتور روی زمین یا سکوی نصب
- ایمنی بیشتر در برابر خطر برق‌گرفتگی
- قابلیت جابه‌جایی در مدل‌های پرتابل
برخی قاب‌ها به شکل ضد صدا (کانوپی دار) طراحی شده‌اند تا آلودگی صوتی را نیز کاهش دهند.
سخن پایانی
در این مقاله، از ابتدا تا انتهای فرآیند تولید برق در یک ژنراتور را بررسی کردیم. فهمیدیم که:
- ژنراتورها برق را «خلق» نمی‌کنند، بلکه با استفاده از انرژی مکانیکی موتور و حرکت چرخشی آلترناتور، جریان الکتریکی را القا می‌کنند.
- هر ژنراتور برای عملکرد بهینه، به سیستم‌های مکملی مثل روانکاری، خنک‌کاری، شارژ باتری، کنترل پنل و قاب محافظ نیاز دارد.
- با نگهداری اصولی و پایش پارامترهای کلیدی، می‌توان طول عمر ژنراتور را افزایش داد و از عملکرد مطمئن آن در شرایط بحرانی اطمینان حاصل کرد.
