اجرای دیزل ژنراتور برای مهندسین و پیمانکاران (چک لیست ✅)

دیزل ژنراتورها به عنوان یک راهکار حیاتی برای تأمین جریان برق در مواقع اضطراری و کاربردهای حساس، از جمله در بیمارستان‌ها، مراکز داده، کارخانه‌ها، معادن و سایت‌های عمرانی شناخته می‌شوند. این تجهیزات صنعتی پیشرفته، با تبدیل هوشمندانه انرژی از یک شکل به شکل دیگر، به صورت یکپارچه و قابل اتکا عمل می‌کنند. پیش از خرید دیزل ژنراتور باید به آناتومی و اجزای دیزل ژنراتور بیشتر آشنا شوید.

با این حال، یک دیزل ژنراتور صرفا مجموعه‌ای از قطعات مجزا نیست، بلکه یک سیستم یکپارچه و به هم وابسته است. کارایی و طول عمر کل سیستم به صورت مستقیم تحت تأثیر عملکرد صحیح اجزاء دیزل ژنراتور قرار دارد. یک نقص کوچک در یک بخش می‌تواند به سرعت به یک مشکل بزرگ در کل سیستم تبدیل شود. برای مثال، فعالیت مداوم موتور دیزل، حرارت قابل توجهی تولید می‌کند که باید به طور مؤثر مدیریت شود.

اگر سیستم خنک‌کننده به دلیل گرفتگی رادیاتور یا خرابی ترموستات دچار مشکل شود، دمای موتور به سرعت از محدوده عملیاتی ایمن فراتر می‌رود. این افزایش دما باعث کاهش شدید ویسکوزیته (گران‌روی) روغن روان‌کاری می‌شود و در نتیجه، فشار روغن افت کرده و خاصیت محافظتی خود را از دست می‌دهد. این امر منجر به افزایش اصطکاک و سایش بین قطعات متحرک مانند پیستون و میل‌لنگ می‌شود و می‌تواند به خرابی فاجعه‌بار موتور منتهی گردد. در چنین شرایطی، سنسورهای تعبیه‌شده در پنل کنترل، دمای بحرانی را تشخیص داده و برای جلوگیری از آسیب‌های جبران‌ناپذیر، ژنراتور را به صورت خودکار خاموش می‌کنند. این زنجیره عملکردی نشان می‌دهد که درک جامع از اجزای دیزل ژنراتور برای نگهداری و عیب‌یابی اثربخش آن ضروری است.

ویدیو آشنایی با اجزای اصلی دیزل ژنراتور

در این بخش توجه شما را به ویدیویی که در آن اجزای تشکیل دهنده دیزل ژنراتور را شرح می دهد، معطوف می‌کنیم.

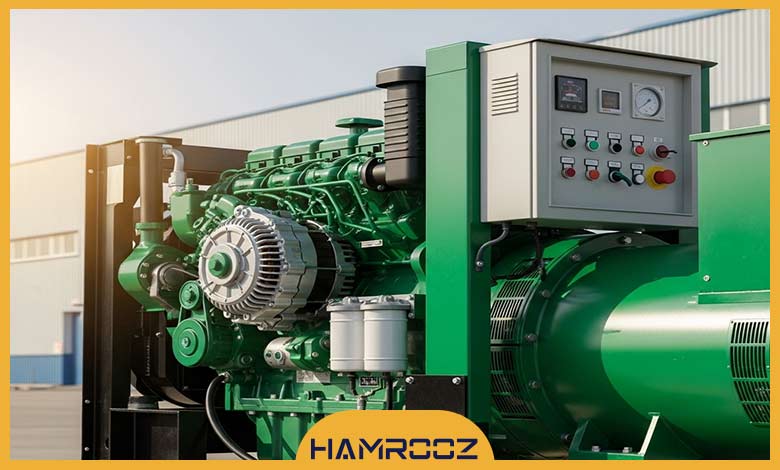

اجزای دیزل ژنراتور چیست؟

این را بدانید که قبل از خرید ژنراتور یا دیزل ژنراتور باید با قطعات آن بیشتر آشنا شوید که در این بخش از مقاله به آن می‌پردازیم.

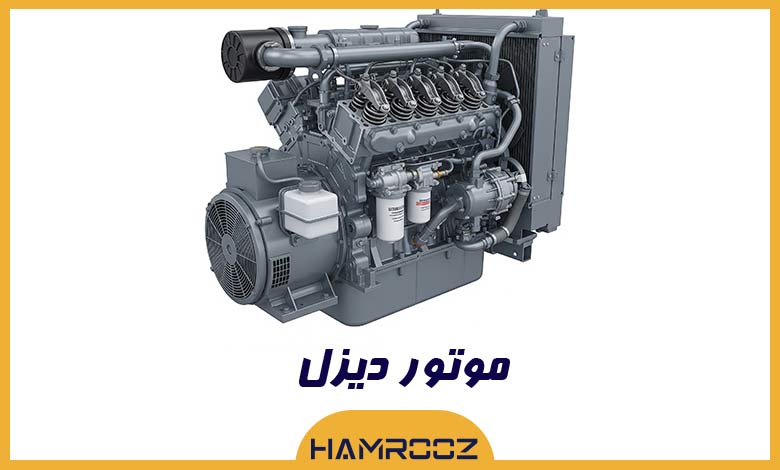

موتور دیزل

موتور دیزلی بخش اساسی در دیزل ژنراتور شناخته می شود که وظیفه تبدیل انرژی را دارد. ساختار داخلی موتور شامل اجزای کلیدی مانند بلوک سیلندر، پیستون‌ها، میل‌لنگ (Crankshaft) و سرسیلندر (Cylinder Head) است. قدرت خروجی موتور رابطه مستقیمی با حداکثر توان تولیدی ژنراتور دارد.

1. انواع و فناوری‌های موتور

موتورهای دیزلی مورد استفاده در ژنراتورها، دارای انواع و طراحی‌های مختلفی هستند. یکی از طبقه‌بندی‌های مهم، بر اساس محل قرارگیری سوپاپ‌ها صورت می‌گیرد. موتورهای OHV (Overhead Valve)، که در آن‌ها سوپاپ‌ها در بالای سرسیلندر قرار دارند، مزایای قابل توجهی نسبت به موتورهای قدیمی‌تر non-OHV ارائه می‌دهند. این طراحی منجر به راندمان احتراق بالاتر، کاهش سطح صدا و طول عمر بیشتر موتور می‌شود و به همین دلیل، در هنگام خرید به عنوان یک گزینه مطلوب‌تر توصیه می‌گردند.

یک نکته مهم در انتخاب موتور دیزلی، درک تفاوت‌های بنیادین میان موتورهای مورد استفاده در دیزل ژنراتور و موتورهای خودرویی است. این تفاوت‌ها فراتر از ساختار ظاهری، به فلسفه طراحی آن‌ها بازمی‌گردد که با توجه به نوع کاربرد شکل گرفته است. موتورهای خودرویی برای شرایط عملیاتی متغیر و دینامیک طراحی شده‌اند، جایی که دور موتور و بار به صورت پیوسته تغییر می‌کند. به همین دلیل، در طراحی آن‌ها بر عواملی مانند تطبیق‌پذیری، کاهش وزن و بهره‌وری بالا در شرایط مختلف تأکید می‌شود. در مقابل، موتورهای دیزل ژنراتوری به طور خاص برای کار در یک سرعت ثابت (معمولاً ۱۵۰۰ یا ۱۸۰۰ دور در دقیقه) و تحت بار ثابت یا مداوم (Continuous Duty) طراحی شده‌اند. این نیاز به پایداری منجر به استفاده از قطعات سنگین‌تر و مقاوم‌تر برای افزایش دوام، طراحی ساده‌تر سیستم‌های تزریق سوخت و خنک‌کاری و در نتیجه، نیاز کمتر به نگهداری و طول عمر مفید بسیار بیشتر می‌شود. درک این تفاوت، به خریداران کمک می‌کند تا از استفاده نادرست از موتورهای خودرویی در کاربری‌های صنعتی ژنراتور جلوگیری کرده و انتخابی متناسب با نیاز خود داشته باشند.

2.برندهای مطرح در صنعت موتور دیزل ژنراتور

تولیدکنندگان متعددی در سطح جهان به ساخت موتورهای دیزلی باکیفیت برای ژنراتورها می‌پردازند. از جمله برندهای معتبر می‌توان به ولوو پنتا (Volvo Penta)، پرکینز (Perkins)، کامینز (Cummins) و بادوین (Baudouin) اشاره کرد. هر کدام از این برندها ویژگی‌های منحصر به فردی دارند؛ به عنوان مثال، موتورهای پرکینز به دلیل سازگاری با محیط زیست و تولید آلاینده‌های کمتر شناخته شده‌اند. در مقابل، موتورهای سنگین کامینز به طور خاص برای کاربردهای دائم‌کار و سنگین طراحی شده‌اند و دوام و قابلیت اطمینان بالایی را ارائه می‌دهند.

مولد برق: دینام (آلترناتور)

ژنراتور تک به عنوان دومین قطعه اصلی در دیزل ژنراتور شناخته می شود که مدبل کننده انرژی مکانیکی به انرژی الکتریکی است.

این فرآیند بر پایه قانون القای الکترومغناطیسی فارادی استوار است. طبق این قانون، هرگاه یک رسانا در معرض یک میدان مغناطیسی متغیر قرار گیرد، یک جریان الکتریکی در آن القا می‌شود. راهنمای خرید ژنراتور را در این بخش از مقاله بخوانید تا بتوانید انتخاب ایده آل را داشته باشید.

1. آناتومی دینام: روتور و استاتور

دینام از دو بخش اصلی تشکیل شده است:

• استاتور (Stator): بخش ثابت و غیرمتحرک دینام است که شامل مجموعه‌ای از سیم‌پیچ‌های رسانا (هادی‌های الکتریکی) روی یک هسته آهنی می‌باشد.
• روتور (Rotor): بخش متحرک دینام است که توسط موتور دیزل چرخانده می‌شود. روتور با چرخش خود یک میدان مغناطیسی دوار ایجاد می‌کند. این چرخش میدان مغناطیسی در داخل استاتور، باعث القای ولتاژ در سیم‌پیچ‌های ثابت استاتور و در نهایت تولید جریان متناوب (AC) در خروجی ژنراتور می‌شود.

درک این فرآیند تولید برق نیازمند تمایز آن از عملکرد یک موتور الکتریکی است. در یک ژنراتور دیزلی، انرژی مکانیکی (حاصل از موتور) باعث چرخش روتور می‌شود تا میدان مغناطیسی ایجاد کند و برق در استاتور تولید شود. این فرآیند دقیقاً برعکس کارکرد یک الکتروموتور است که در آن جریان الکتریکی ورودی به استاتور، یک میدان مغناطیسی چرخشی ایجاد می‌کند که باعث حرکت و چرخش روتور می‌شود.

2. تفاوت‌های فنی: دینام‌های جاروبک‌دار و بدون جاروبک

دینام‌ها بر اساس نوع مکانیزم تحریک میدان مغناطیسی، به دو دسته اصلی جاروبک‌دار (Brushed) و بدون جاروبک (Brushless) تقسیم می‌شوند. این تفاوت در طراحی تأثیر مستقیمی بر نگهداری، طول عمر و عملکرد دستگاه دارد.

دینام‌های جاروبک‌دار از قطعات کربنی به نام جاروبک استفاده می‌کنند که در تماس دائمی با حلقه‌های لغزنده روی روتور قرار دارند و وظیفه انتقال جریان تحریک را بر عهده دارند. این تماس فیزیکی باعث سایش و فرسودگی تدریجی جاروبک‌ها، تولید گرد و غبار کربنی و نیاز به نگهداری و تعویض دوره‌ای آن‌ها می‌شود. همچنین، این فرآیند می‌تواند منجر به تولید تداخل الکترومغناطیسی (EMI) شود.

در مقابل، دینام‌های بدون جاروبک از یک سیستم تحریک الکترونیکی و آهنرباهای دائمی استفاده می‌کنند که نیاز به تماس فیزیکی را از بین می‌برد. این فناوری مزایای چشمگیری دارد؛ از جمله: کاهش نیاز به نگهداری، طول عمر بسیار بیشتر (چرا که تنها عمر بلبرینگ‌ها تعیین‌کننده است)، تولید صدای کمتر، و ابعاد فشرده‌تر و وزن کمتر. تنها نقطه ضعف اصلی این فناوری، هزینه اولیه بالاتر آن است.

جدول زیر به صورت خلاصه به مقایسه این دو فناوری می‌پردازد:

جدول ۱: مقایسه فنی دینام‌های جاروبک‌دار و بدون جاروبک

سیستم‌های مدیریت سیالات و حرارت

عملکرد پایدار و طولانی‌مدت یک دیزل ژنراتور به مدیریت صحیح سیالات (سوخت و روغن) و حرارت تولیدی آن وابسته است.

1. سیستم سوخت‌رسانی

سیستم سوخت‌رسانی مسئولیت تامین، تصفیه و تزریق سوخت دیزل به موتور را بر عهده دارد و از اجزای مختلفی شامل مخزن سوخت، لوله‌های انتقال، پمپ سوخت، فیلترها و انژکتور تشکیل شده است. در ژنراتورهای کوچک، مخزن سوخت معمولاً بخشی از شاسی است، اما برای مصارف صنعتی از مخازن خارجی با ظرفیت بالا استفاده می‌شود.

یکی از مهم‌ترین وظایف این سیستم، تزریق دقیق و زمان‌بندی‌شده سوخت به محفظه احتراق است. پمپ انژکتور، سوخت را با فشار بسیار بالا (چند صد بار) به صورت پودر شده (اتمیزه) به داخل سیلندر تزریق می‌کند. این دقت در زمان‌بندی و میزان پاشش، برای دستیابی به احتراق کامل و حداکثر راندمان موتور حیاتی است.

نگهداری صحیح سیستم سوخت‌رسانی بسیار حساس است. منابع تأکید می‌کنند که هرگز نباید از مخازن یا لوله‌های گالوانیزه برای نگهداری سوخت استفاده کرد. علاوه بر این، باید توجه داشت که سوخت دیزل نیز مانند سایر سیالات، دارای تاریخ انقضا است و ماندن آن در باک برای مدت طولانی (بیش از یک سال) می‌تواند باعث آلودگی و کاهش توان موتور و حتی خاموش شدن آن در شرایط اضطراری شود.

یکی از مراحل حیاتی در نگهداری، هواگیری (Bleeding) سیستم سوخت است. ورود حباب‌های هوا به لوله‌ها، پس از اتمام سوخت یا تعویض فیلتر، می‌تواند مانع از روشن شدن موتور یا باعث کارکرد ناپایدار آن شود. این فرآیند شامل شل کردن پیچ‌های هواگیری روی فیلتر یا انژکتورها و پمپ کردن دستی سوخت تا زمانی است که تمام حباب‌های هوا از سیستم خارج شوند.

2. سیستم روغن‌کاری (روان‌کاری)

سیستم روان‌کاری دیزل ژنراتور وظایف چندگانه‌ای را بر عهده دارد: کاهش اصطکاک و سایش بین قطعات متحرک، کمک به دفع حرارت و تمیز نگه داشتن بخش‌های داخلی موتور از ذرات و آلودگی‌ها. برای اطمینان از عملکرد صحیح و افزایش طول عمر قطعات، نگهداری منظم این سیستم حیاتی است. بررسی سطح روغن در مخزن باید به صورت روزانه یا پس از هر ۸ ساعت کارکرد انجام شود. تعویض روغن و فیلتر آن نیز باید به صورت دوره‌ای انجام شود؛ به عنوان مثال، در موتورهای نو پس از ۵۰ ساعت اول و سپس هر ۱۰۰ تا ۳۰۰ ساعت کارکرد، یا حداقل هر ۶ ماه یک‌بار. استفاده از روغن توصیه شده توسط سازنده و بررسی دوره‌ای ویسکوزیته و فشار آن، از نکات کلیدی در این فرآیند است.

3.سیستم خنک‌کاری و اگزوز

همانطور که پیش‌تر اشاره شد، مدیریت حرارت تولیدی موتور برای جلوگیری از آسیب‌های جدی ضروری است. سیستم‌های خنک‌کاری در دیزل ژنراتورها به دو نوع اصلی هوا خنک و مایع خنک تقسیم می‌شوند. در سیستم‌های مایع خنک، از آب، ضدیخ یا هیدروژن برای جذب حرارت استفاده می‌شود. این سیستم‌ها شامل رادیاتور، فن و ترموستات هستند که به صورت یکپارچه برای حفظ دمای بهینه موتور عمل می‌کنند.

از سوی دیگر، سیستم اگزوز وظیفه دفع گازهای سمی حاصل از فرآیند احتراق را بر عهده دارد. در گذشته، اگزوز تنها یک لوله ساده برای هدایت دود به بیرون بود، اما با توجه به افزایش نگرانی‌های زیست‌محیطی، این سیستم به یک جزء پیچیده و فنی تبدیل شده است. گازهای خروجی حاوی مواد سمی مانند اکسید نیتروژن (

NOx​)، کربن مونوکسید (CO) و ذرات معلق (PM) هستند. امروزه، سیستم‌های اگزوز مدرن با استفاده از تجهیزاتی مانند فیلتر ذرات معلق (DPF) و کاتالیزورهای کاهش انتخابی (SCR)، به صورت مؤثری این آلاینده‌ها را کاهش می‌دهند. این تحول، علاوه بر کاهش آلودگی هوا و صدا، به بهبود راندمان موتور نیز کمک می‌کند.

سیستم‌های کنترل و مدیریت توان

این سیستم‌ها به عنوان مغز متفکر و فرمانده دیزل ژنراتور، عملکرد آن را به صورت دقیق و پایدار مدیریت می‌کنند.

1.رگولاتور ولتاژ (AVR)

رگولاتور ولتاژ خودکار (Automatic Voltage Regulator – AVR)، یک جزء حیاتی است که وظیفه تثبیت ولتاژ خروجی ژنراتور در یک محدوده مشخص را بر عهده دارد. بدون AVR، ولتاژ می‌تواند با تغییر بار نوسان کرده و به تجهیزات الکتریکی متصل آسیب برساند. عملکرد AVR بر پایه یک حلقه بازخورد دقیق است: این دستگاه به صورت مداوم ولتاژ خروجی را نمونه‌برداری می‌کند، آن را با یک مقدار مرجع مقایسه کرده و در صورت تشخیص افت ولتاژ، جریان تحریک سیم‌پیچ روتور را افزایش می‌دهد تا میدان مغناطیسی قوی‌تری تولید و ولتاژ جبران شود. این فرآیند در کسری از ثانیه انجام می‌شود.

فناوری AVR نیز از مدل‌های قدیمی الکترومکانیکی به انواع پیشرفته‌تر مانند رگولاتورهای استاتیک و مبتنی بر ریزپردازنده تکامل یافته است. مدل‌های مبتنی بر ریزپردازنده بالاترین سطح دقت و قابلیت برنامه‌ریزی را برای تطبیق با شرایط عملیاتی مختلف ارائه می‌دهند.

2. پنل کنترل

پنل کنترل به عنوان رابط کاربری و مرکز فرماندهی دیزل ژنراتور عمل می‌کند. این بخش اطلاعات حیاتی مانند ولتاژ، فرکانس، فشار روغن و دمای آب را از سنسورها جمع‌آوری و نمایش می‌دهد. پنل‌های کنترل در انواع مختلفی تولید می‌شوند:

• پنل‌های دستی (Manual): این نوع پنل‌ها به حضور یک اپراتور برای روشن و خاموش کردن دستگاه و مدیریت پارامترها نیاز دارند.
• پنل‌های خودکار (ATS): مجهز به سوئیچ انتقال خودکار (Automatic Transfer Switch) هستند. این سیستم به صورت هوشمند قطع شدن برق اصلی را تشخیص داده، به صورت خودکار ژنراتور را راه‌اندازی می‌کند و بار را به آن منتقل می‌نماید. پس از وصل شدن مجدد برق، بار را به شبکه بازگردانده و ژنراتور را خاموش می‌کند. این نوع پنل برای کاربردهای اضطراری که نیاز به تأمین برق بدون وقفه دارند، حیاتی است.
• پنل‌های سنکرون (Synchronization): این پنل‌ها پیچیده‌ترین نوع هستند و برای همگام‌سازی و مدیریت عملکرد چندین ژنراتور به صورت موازی، یا اتصال یک ژنراتور به شبکه برق، استفاده می‌شوند.

روند تکامل پنل‌های کنترل نشان‌دهنده یک گرایش صنعتی به سمت اتوماسیون بیشتر و کاهش وابستگی به نیروی انسانی است. پنل‌های مدرن با استفاده از ریزپردازنده‌ها، علاوه بر کنترل دقیق، می‌توانند در صورت بروز خطا به صورت خودکار دستگاه را خاموش کنند تا از آسیب جدی جلوگیری شود. این اتوماسیون، پایداری، ایمنی و قابلیت اطمینان سیستم را به صورت چشمگیری افزایش می‌دهد.

سازه‌های حمایتی و زیرساخت‌ها

اجزای اصلی دیزل ژنراتور بر روی یک چارچوب و زیرساخت مستحکم قرار می‌گیرند.

1.شاسی و کانوپی

شاسی یا قاب (Frame)، ساختار فلزی محکمی است که تمام اجزای دیزل ژنراتور، از جمله موتور و دینام، بر روی آن نصب و کوپله می‌شوند. شاسی نه تنها استحکام و ثبات را برای دستگاه فراهم می‌کند، بلکه با جذب لرزش‌های موتور در حین کار، از آسیب به قطعات جلوگیری می‌نماید. شاسی‌ها به دو نوع ثابت (برای نصب دائمی) و متحرک (با چرخ برای جابجایی) طبقه‌بندی می‌شوند.

در بسیاری از کاربردها، یک محفظه یا کانوپی (Canopy) نیز روی دستگاه نصب می‌شود. کانوپی وظیفه محافظت از ژنراتور در برابر عوامل محیطی مانند گرد و غبار، رطوبت و نور خورشید را بر عهده دارد و همچنین به عنوان یک عایق صوتی، نویز تولیدی دستگاه را به شدت کاهش می‌دهد.

2.باتری و شارژر

باتری، جزء حیاتی برای راه‌اندازی اولیه موتور دیزل است. در یک سیستم اضطراری، اطمینان از شارژ کامل و آماده‌به‌کار بودن باتری امری ضروری است. شارژر باتری دیزل ژنراتور، دستگاهی است که با تبدیل جریان متناوب (AC) به جریان مستقیم (DC)، باتری را در حالت ایده‌آل (شارژ شناور) نگه می‌دارد و از تخلیه تدریجی آن در زمان عدم استفاده جلوگیری می‌کند. نگهداری این بخش شامل بررسی و تمیز کردن دوره‌ای اتصالات باتری و اطمینان از سفت بودن آن‌ها است.

توصیه های تخصصی

تحلیل جامع اجزای دیزل ژنراتور نشان می‌دهد که عملکرد بهینه این سیستم به وابستگی متقابل تمامی بخش‌های آن بستگی دارد. از موتور به عنوان منبع انرژی مکانیکی تا دینام به عنوان مولد برق، و از سیستم‌های پیچیده مدیریت حرارت و سوخت تا پنل‌های کنترل هوشمند، هر جزء نقشی حیاتی در پایداری و کارایی دستگاه ایفا می‌کند. در این مقاله از شرکت همروز سعی کردیم تمام اجزای اساسی دیزل ژنراتور را به صورت تخصصی بررسی کنیم.

برای حفظ سرمایه‌گذاری و تضمین عملکرد مطمئن، نگهداری پیشگیرانه امری ضروری است. رعایت یک برنامه منظم نگهداری، خطر خرابی‌های ناگهانی را به حداقل می‌رساند. جدول زیر یک چک‌لیست جامع از فعالیت‌های نگهداری بر اساس ساعت کارکرد ارائه می‌دهد:

جدول ۲: چک‌لیست جامع نگهداری دوره‌ای بر اساس ساعت کارکرد

در نهایت، انتخاب و نصب یک دیزل ژنراتور باید با توجه به نوع کاربری، نیاز به توان و بودجه صورت گیرد. همکاری با متخصصان برای نصب و نگهداری صحیح، بهترین راهکار برای اطمینان از طول عمر و عملکرد بی‌نقص این تجهیزات حیاتی است.
